P. 79

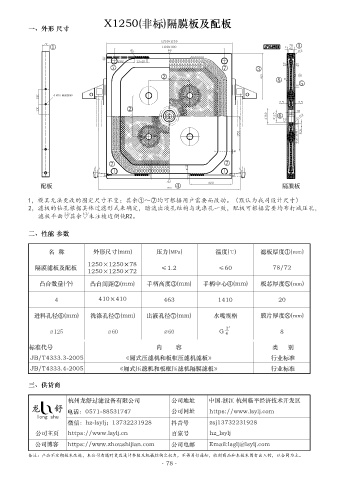

X1250(非標)隔膜板及配板
一、外形 尺寸
① ①
⑦ ⑦ ③
②
410 ⑧
⑤
4- 兩麵深40
②
410 ⑥ ⑥
∅6(均布）
4-
⑦ ⑦
配板 1410 ④ 隔膜板
1，模具無法更改的固定尺寸不變；其餘①～⑦均可根據用戶需要而改動。（默認為我司設計尺寸）
2，濾板的鑽孔根據具體過濾形式來確定，暗流出液孔結構與洗滌孔一致，配板可根據需要均布打減壓孔，
濾板平麵 其餘 未注棱邊倒鈍R2。
二、性能 參數
名 稱 外形尺寸(mm) 壓力(MPa) 溫度(℃) 濾板厚度①(mm)
1250×1250×78
隔膜濾板及配板 ≤1.2 ≤60 78/72
1250×1250×72
凸台數量(個) 凸台間距②(mm) 手柄高度③(mm) 手柄中心④(mm) 板芯厚度⑤(mm)
4 410×410 463 1410 20
進料孔徑⑥(mm) 洗滌孔徑⑦(mm) 出液孔徑⑦(mm) 水嘴規格 膜片厚度⑧(mm)
3″
∅ 125 ∅ 60 ∅ 60 G — 8
4
標準代號 內 容 類 別
JB/T4333.3-2005 《廂式草莓TV官方入口和板框草莓TV官方入口濾板》 行業標準
JB/T4333.4-2005 《廂式草莓TV官方入口和板框草莓TV官方入口隔膜濾板》 行業標準
三、供貨商
杭州草莓视频成人在线观看過濾設備有限公司 公司地址 中國.浙江 杭州臨平經濟技術開發區
龍 舒 電話：0571-88531747 公司網址 http://www.lsylj.com
long shu
微信：hz-lsylj；13732231928 抖音號 zsj13732231928
公司主頁 http://www.shou-ji.com 百家號 hz_lsylj
公司博客 http://www.zhoushijian.com 公司電郵 Email:lsglj@lsylj.com
備注：產品不定期技術改進，本公司有隨時更改設計參數及機械結構之權力，不再另行通知，收到商品和本技術圖有出入的，以合同為主。
