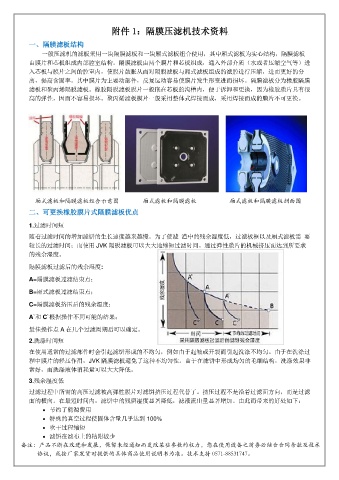

附件 1：隔膜草莓TV官方入口技術資料

一、隔膜濾板結構
一般草莓TV官方入口的濾板采用一塊隔膜濾板和一塊廂式濾板組合使用，其中廂式濾板為實心結構，隔膜濾板
由膜片和芯板組成內部腔室結構。隔膜濾板由兩個膜片和芯板組成，通入外部介質（水或者壓縮空氣等）進
入芯板與膜片之間的腔室內，使膜片鼓脹從而對隔膜濾板與廂式濾板組成的濾腔進行壓縮，進而更好的分
離，提高含固率。其中膜片為主要動部件，反複運動容易使膜片發生形變進而損壞。隔膜濾板分為橡膠隔膜
濾板和聚丙烯隔膜濾板。橡膠隔膜濾板膜片一般嵌在芯板的溝槽內，便於拆卸和更換，因為橡膠膜片具有很
高的彈性，因而不容易損壞。聚丙烯濾板膜片一般采用整體式焊接而成，采用焊接而成的膜片不可更換。

廂式濾板和隔膜濾板組合示意圖 廂式濾板和隔膜濾板 廂式濾板和隔膜濾板剖麵圖

二、可更換橡膠膜片式隔膜濾板優點

1.過濾時間短
隨著過濾時間的增加濾餅的生長速度越來越慢。為了使濾 渣中的殘餘濕度低，過濾板框以及廂式濾板需 要
較長的過濾時間；而使用 JVK 隔膜濾板可以大大地縮短過濾時間。通過彈性膜片的機械擠壓而達到所要求
的殘餘濕度。

隔膜濾板過濾後的殘餘濕度:
A=隔膜濾板過濾結束點；

B=廂式濾板過濾結束點；

C=隔膜濾板擠壓後的殘餘濕度；

A`和 C`根據操作不同可能的結果；

最佳操作點 A 在幾個過濾周期後可以確定。
2.洗滌時間短
在使用通常的過濾部件時會引起濾餅形成的不均勻，例如由於起皺或開裂而引起洗滌不均勻。由於在洗滌過
程中膜片的輕壓作用，JVK 隔膜濾板避免了這種不均勻性。由於在濾餅中形成均勻的毛細結構，洗滌效果非
常好，而洗滌液體消耗量可以大大降低。

3.殘餘濕度低
過濾過程中所需的高壓過濾被高彈性膜片對濾餅擠壓過程代替了。擠壓過程不是沿著過濾麵方向，而是過濾
麵的橫向。在最短時間內，濾餅中的殘留濕度顯著降低，濾液流出量顯著增加。由此而帶來的好處如下：
• 節約了能源費用
• 特殊的真空過程使固體含量幾乎達到 100%
• 吹幹過程縮短
• 濾餅在濾布上的粘附較少
備注：產品不斷在改進和發展，保留未經通知而更改某些參數的權力，您在使用設備之前務必結合合同條款及技術
協議，或按廠家發貨時提供的具體商品使用說明書為準。技術支持 0571-88531747。
