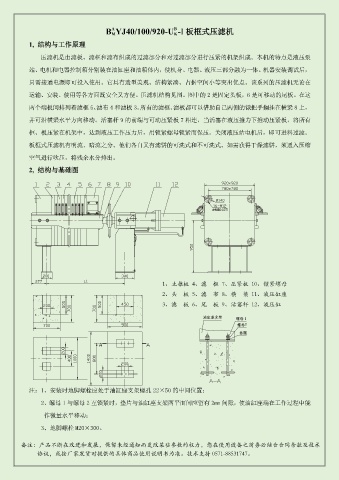

B MYJ40/100/920-U K-I 板框式草莓TV官方入口
1, 結構與工作原理

草莓TV官方入口是由濾板、濾框和濾布組成的過濾部分和對過濾部分進行壓緊的機架組成。本機的特點是液壓泵

站、電機和電器控製箱分別裝在油缸座和油箱體內，使機身、電器、液壓三部分融為一體。機器安裝調試後，
隻需接通電源即可投入使用。它具有造型美觀、結構緊湊、占據空間小等突出優點。該係列的草莓TV官方入口無論在

運輸、安裝、使用等各方麵既安全又方便。草莓TV官方入口結構見圖。圖中的 2 是固定頭板，6 是可移動的尾板。在這

兩個端板間排列著濾框 5、濾布 4 和濾板 3。所有的濾框、濾板都可以借助自己兩側的餓把手擱掛在橫梁 8 上，

並可沿橫梁水平方向移動。活塞杆 9 的前端與可動壓緊板 7 相連，當活塞在液壓推力下推動壓緊板，將所有
框、板壓緊在機架中，達到液壓工作壓力後，用鎖緊螺母鎖緊而保壓。關閉液壓站電機後，即可進料過濾。

板框式草莓TV官方入口有明流、暗流之分。他們各自又有濾餅的可洗式和不可洗式。如需獲得幹燥濾餅，須通入壓縮

空氣進行吹壓，將殘餘水分排出。
2, 結構與基礎圖

1、止推板 4、濾 框 7、壓緊板 10、鎖緊螺母

2、頭 板 5、濾 布 8、橫 梁 11、液壓缸座
3、濾 板 6、尾 板 9、活塞杆 12、液壓缸

注：1、安裝時地腳螺栓應處於油缸座支架螺孔 22×50 的中間位置；

2、螺母 1 與螺母 2 互鎖緊時，墊片與油缸座支架兩平麵間應留有 2mm 間隙，使油缸座端在工作過程中能
作微量水平移動；

3、地腳螺栓 M20×300。

備注：產品不斷在改進和發展，保留未經通知而更改某些參數的權力，您在使用設備之前務必結合合同條款及技術
協議，或按廠家發貨時提供的具體商品使用說明書為準。技術支持 0571-88531747。
